Tanınmayan Kahramanlar: İş Makinelerinde Yürüyüş Bogie Sistemlerini Anlamak.
Temel olarak Bogie sistemleri, makinenin ağırlığının bir kısmını destekleyen ve mafsallı bağlantı sağlayan, iş makinesinin ana şasiye aşırı yük bindirmeden engebeli yüzeylerde hareket etmesini sağlayan bağımsız bir makara veya palet düzeneğidir. Bu yapıyı en zorlu ortamlar için tasarlanmış, özel ağır hizmet tipi bir süspansiyon sistemi olarak düşünebilirsiniz.
Ön Bogie:
İş Makinesinin rotasını belirlemek için kullanılır. Ön Bogie, yönlendirme ve ilk yük dağıtımı söz konusu olduğunda genellikle en önemli unsurdur. Birçok ağır makinede, özellikle yüksek hızlı seyir veya hassas manevralar için tasarlanmış olanlarda, Ön Bogie, iş makinesinin gideceği yönü belirlemede önemli bir rol oynar.
• Yönlendirme Mekanizması: Bir aracın ön aksının basit pivot mekanizmasının aksine, bir Ön Bogie, bazen birden fazla direksiyon aksı hatta ayrı tekerlek direksiyonu ile karmaşık direksiyon geometrileri içerebilir. Bu, daha dar dönüş yarıçapları ve dar alanlarda gelişmiş manevra kabiliyeti sağlar.
• Ağırlık Dağılımı: Engeller ve engebeli zeminlerde ilk temas noktasıdır. Yani önemli aşırı şok yüklerini emer ve dağıtır. Tasarımı genellikle makinenin geri kalanını korumak için sağlam yapıya ve etkili sönümlemeye öncelik verir.
• Denge: İyi tasarlanmış bir ön Bogie, özellikle eğimli yollarda veya dönüşlerde çalışırken makinenin genel dengesine önemli ölçüde katkıda bulunur ve devrilmeyi veya kontrol kaybını önler.
Büyük mafsallı bir damperli kamyonu düşünün; Ön Bogie, dönemeçli yollarda ilerlemek ve büyük bir yük altında dengeyi korumak için hayati önem taşır. UCASLAR Bogie mamulleri yüksek kalitede üretildiğinden, her türlü zorlu koşulda çalışacağından emin olabilirsiniz.
Arka Bogie: Yük Taşıyıcı
• Yük Taşıma Kapasitesi: Arka Bogie ler, muazzam statik ve dinamik yüklere dayanacak şekilde tasarlanmıştır. Ekskavatör veya vinç türü makinelerde, arka Bogie genellikle karşı ağırlığı ve kaldırma veya kazma işlemleri sırasında oluşan muazzam kuvvetleri destekler.
• Çekiş ve Güç Aktarımı: Birçok İş makinesinde, tahrik tekerlekleri veya paletler arka Bogi lerde bulunur. Bu, motor gücünü zemine iletmekten ve özellikle yokuş yukarı veya yumuşak arazide makineyi hareket ettirmek için gerekli çekişi sağlamaktan sorumlu oldukları anlamına gelir.
• Artikülasyon ve Zemin Teması: Arka Bogie sistemindeki çoklu akslar, tekerleklerin veya paletlerin engebeli yüzeylerde bile zeminle sürekli temas halinde kalmasını sağlar. Bu özellik, çekişi artırır, ayrı bileşenler üzerindeki stresi azaltır ve genel dengeyi artırır.
Ön ve Arka Bogielerin Ötesinde: Diğer Bogie Sistemleri
İş makinesi dünyası ve buna bağlı olarak Bogie sistemleri çok çeşitlidir. Makinenin işlevine ve tasarımına bağlı olarak, başka özel Bogie lerle de karşılaşabilirsiniz:
• Paletli Bogieler (Yürüyüş Takımları): Ekskavatörler, buldozerler veya paletli yükleyiciler gibi zincirli makinelerde "Bogie sistemi", tüm yürüyüş takımı parçalarını ifade eder. Bu sistem, İş makinesinin ağırlığını dağıtmak, itme gücü sağlamak ve şokları emmek için birlikte çalışan makaralar, silindirler, zincir dişlileri ve palet şasilerini içerir. Söz konusu parçalar, zorlu koşullarda maksimum zemin teması ve manevra kabiliyeti için tasarlanmış, tartışmasız en karmaşık sistemlerdir.
• Tandem Bogieler: Genellikle büyük kamyonlarda veya römorklarda bulunan tandem Bogie ler, ortak bir süspansiyonu paylaşan birbirine yakın iki akstan oluşur. Bu yapılandırma, birden fazla aks üzerinde daha iyi ağırlık dağılımı sağlayarak yük kapasitesini artırır ve zemin basıncını azaltır.
• Yürüyen kirişli bağımsız Bogieler: Arazi kamyonlarında ve ormancılık da kullanılan ekipmanlarında sıkça görülen yürüyen kirişli Bogie ler, her iki taraftaki yer alan tekerleklerin bağımsız hareket etmesini sağlayan merkezi bir pivot noktası kullanır ve çok engebeli arazilerde mükemmel bir eklem hareketi ile sağlam bir zemin teması sağlar.
• Vinçler ve Mobil Ekipmanlar için özel Bogieler: Örneğin, vinçler, kaldırma işlemleri sırasında olağanüstü denge sağlamak için tasarlanmış çok akslı Bogie lere sahip olabilir ve genellikle engebeli zeminlerde mükemmel bir zemin teması sağlamak için hidrolik seviyeleme sistemleri içerir.
Daha fazla alt takım ve yürüyüş parçalarına ulaşmak için lütfen buraya tıklayınız.
Bogie Sistemlerinin Önemi
Bogie sistemlerinin tasarımı ve bakımı aşağıda yer alan konular açısından son derece önemlidir:
• İşletme Verimliliği: Doğru Bogie tasarımı, diğer bileşenler üzerindeki stresi azaltarak daha az arıza süresi ve artan oranda bir üretkenlik sağlar.
• Güvenlik: İyi bir zemin teması olan dengeli bir makine, özellikle zorlu ortamlarda kullanım için daha güvenlidir.
• Dayanıklılık ve Kullanım Ömrü: Yükleri etkili bir şekilde dağıtarak ve darbeleri emerek, Bogie sistemleri ana şasiyi ve diğer hayati bileşenleri koruyarak makinenin genel kullanım ömrünü uzatır.
• Çok Yönlülük: Farklı Bogie sistemleri, makinelerin sorunsuz Katayolu-Asfalt sürüşünden, zorlu arazi koşullarına kadar belirli görevler ve zeminler için optimize edilmesini sağlar.
Sonuç olarak, her zaman ön planda olmasalar da, ön Bogie ler, arka Bogie ler ve diğer özel Bogie sistemleri İş Makinelerin omurgasını oluşturur.

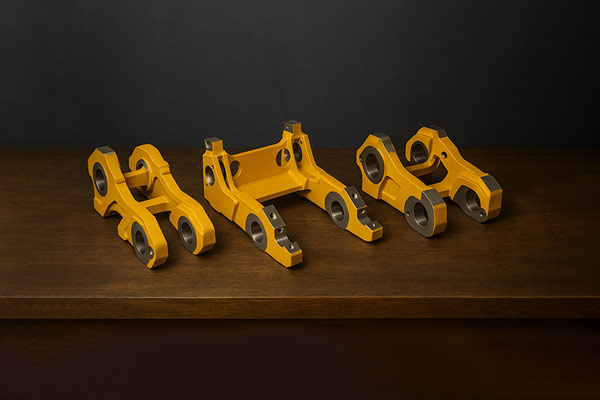

Bogieler için en popüler parçalara örnek vermek gerekir ise; 7T5416, 7T5417, 17M-30-56151, 17A-30-46151, 9W7613 ve benzerleridir. Daha fazla bilgi için buraya tıklayarak mağazamızda daha fazla parçaya göz atabilirsiniz.
Gelişmiş Mühendislikleri, bu güçlü makinelerin dünyanın en zorlu ortamlarında bile istikrar, verimlilik ve sarsılmaz güvenilirlikle hareket etmesini, çalışmasını ve temel görevlerini yerine getirmesini sağlar!
